Beschreibung:

Lüftungsgitter zur Schraubmontage in zwei verschiedenen Ausführungen für Bereiche 20mm bis 49mm und 50mm bis 100mm

Eigenschaften:

Materialien:

LuGi-RSIK-20-49.1-30 (Darstellung ohne Insektennetz)

LuGi-RSIK-50-100.1-30 (Darstellung ohne Insektennetz)

Benennung	Durchmesser [mm]	Tiefe [mm]	Außendurchmesser [mm]	Schraubendurchmesser [mm]
LuGi-RS..-20.1-30	20	1-30	41	3
LuGi-RS..-25.1-30	25	1-30	46	3
LuGi-RS..-34.1-30	34	1-30	55	3
LuGi-RS..-35.1-30	35	1-30	63	4
LuGi-RS..-43.1-30	43	1-30	71	4
LuGi-RS..-49.1-30	49	1-30	77	4
LuGi-RS..-50.1-30	50	1-30	78	4
LuGi-RS..-61.1-30	61	1-30	89	4
LuGi-RS..-73.1-30	73	1-30	102	4
LuGi-RS..-83.1-30	83	1-30	112	4
LuGi-RS..-84.1-30	84	1-30	117	5
LuGi-RS..-91.1-30	91	1-30	124	5
LuGi-RS..-100.1-30	100	1-30	133	5

Zusammensetzung Artikelnummer

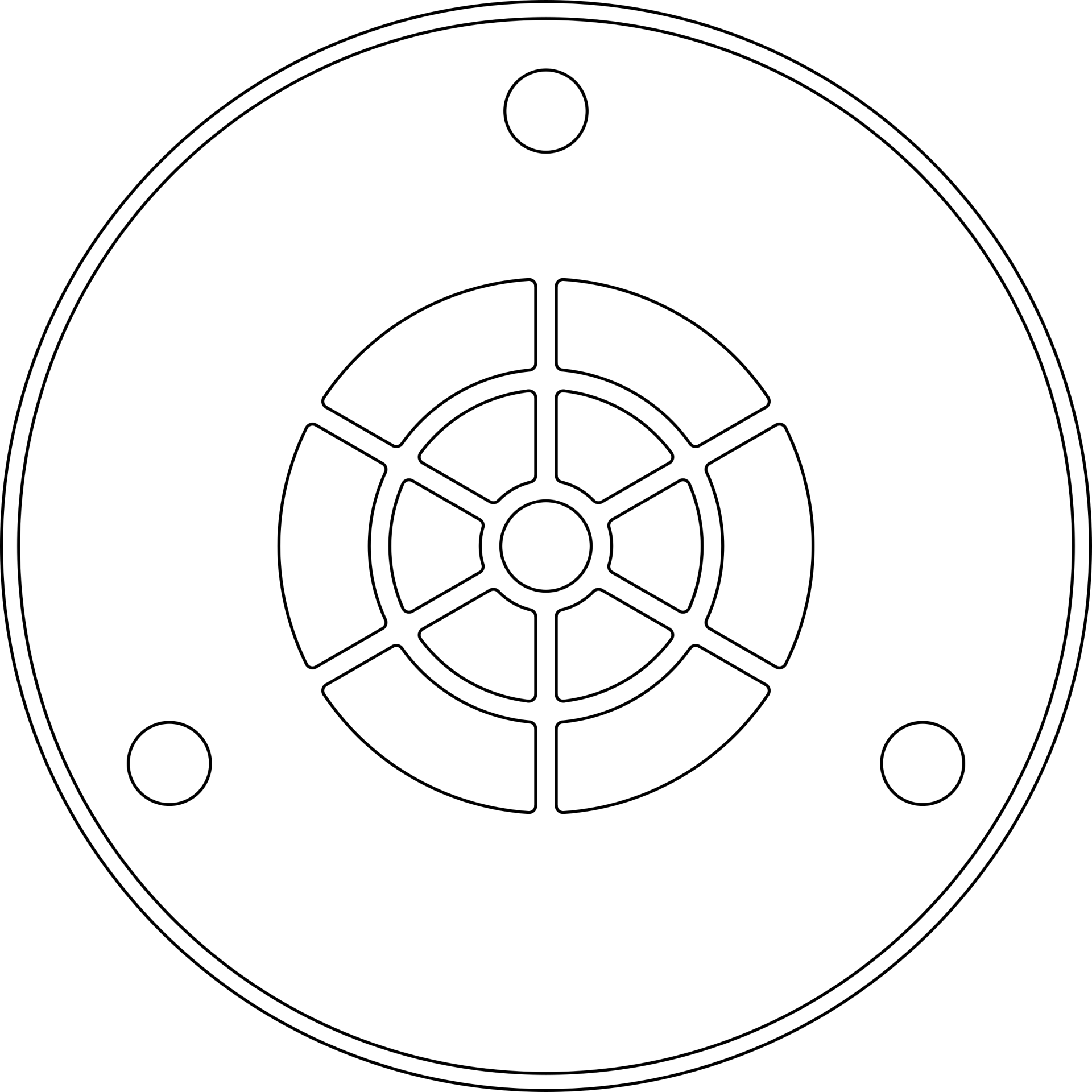

Beispiel: LuGi-RSGF-36.12

LuGi -	R	S	I	F	36.	.12
#	1	2	3	4	5	6
#1	R = Form: Rund
#2	S = Montageart: Schraubmontage
#3	G = Gitter
	I = Insektenschutzgitter
#4	F = Schraubenkopf: Flach
	K = Schraubenkopf: Konisch
#5	49 = Durchmesser [mm]
#6	12 = Tiefe [mm]

Für verbindliche Bestellungen kann das unten aufgeführte Bestellformular genutzt werden.

Ablauf:

füllen Sie das Bestellformular aus
der Preis Ihrer Variante, kann der Preisliste entnommen werden (zzgl. 19% MwSt. und 1,95€ Versand)
Sie erhalten eine Bestätigung und Rechnung
nach Zahlungseingang wird der Artikel versendet

Für Wünsche außerhalb der Spezifikation nutzen sie bitte das Kontaktformular.
